اجزاء مدار الکتریکی می توانند با چیدمان های مختلفی به هم وصل شده باشند. ساده ترین آن ها اتصالات سری و موازی هستند. در این مقاله قصد داریم تفاوت سیم کشی سری و موازی را به طور کامل توضیح دهیم. هر یک از مدار های سری و موازی دارای خصوصیات مخصوص خود هستند، اول از همه به سراغ مدارهای موازی برویم.
فهرست محتوا
روش بستن لامپ ها به صورت مدار موازی
بستن لامپ موازی یکی از انواع اتصالات سیم کشی مدارات لامپ است؛ این یعنی هر کدام از لامپ ها در دو رشته سیم با یکدیگر مشترک هستند، در روش بستن لامپ ها به صورت موازی ولتاژی که به هر کدام از لامپ ها می رسد مساوی و برابر با 220 ولت است. تقریبا تمام دستگاه های خانه مانند چراغ ها و لوازم برقی از مدار موازی استفاده می کنند. پس اگر تعداد لامپ های بیشتری هم در مدار قرار گیرد ،در نور سایر لامپ ها تاثیری نمی گذارد.
روش بستن لامپ ها به به صورت مدار سری
بستن لامپ به صورت سری نوعی دیگر از مدار اتصالات سیم کشی لامپ است، در مدار سری هر کدام از لامپ ها فقط در یک رشته سیم برق با یکدیگر مشترک و سهیم هستند ،یعنی اتصال لامپ ها پشت سر هم و در یک خط خواهند بود ،در این حالت ولتاژِ کل ،بین تمام لامپ ها تقسیم خواهد شد و هر چه تعداد لامپ ها مصرفی بیشتر شود، ولتاژ کمتری به هر کدام از آن ها خواهد رسید و نور هر کدام از آنها به نســبت کمتر و کمتر خواهد شد. از آنجایی که در تصویر زیر چهار لامپ با یکدیگر سری شده اند ،ولتاژ 220 ولت بین هر کدام از آنها تقسیم شده و به هر کدام از لامپ ها 55ولت برق می رسد.فدر این حالت نور هر لامپ 25درصد نور واقعی آن است.

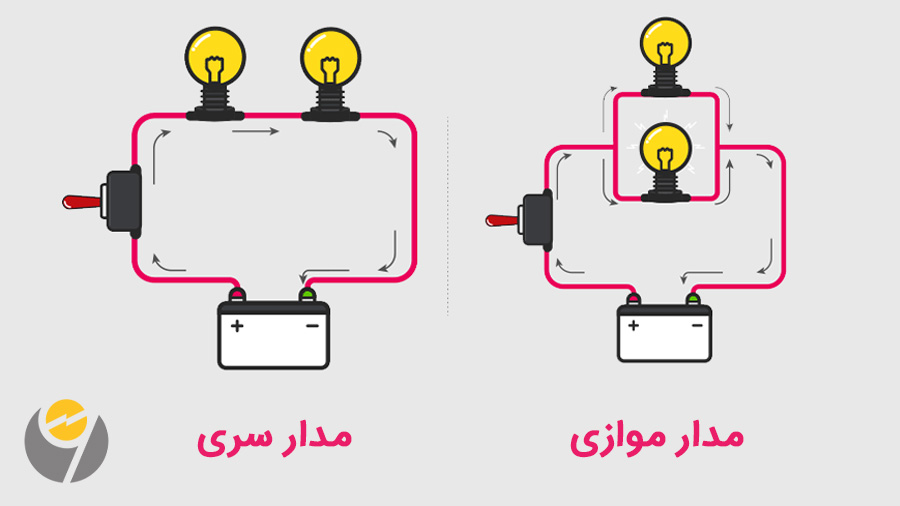

تفاوت سیم کشی سری و موازی
- در مدار سری، جریان الکتریکی تنها می تواند از یک مسیر عبور کند و در صورتی که هر یک از لامپ ها بسوزد، جریان الکتریکی قطع میشود و در نتیجه تمامی لامپ ها خاموش می شود.
- تفاوت دیگر مدار های سری و موازی در این است که، در مدار های سری، ولتاژ تقسیم می شود اما جریان ثابت میماند اما در مدارات موازی ولتاژ ثابت است و جریان متفاوت.
مزایا و معایب
- از مزایای مدار موازی این است که اگر یک مصرف کننده بسوزد، برای سایر مصرف کننده ها مشکلی پیش نخواهد آمد اما عیب این مدار در این است که هر مصرف کننده به جریان مخصوص خود نیاز دارد. به همین علت است که مدارات موازی نویز بیشتری تولید می کنند.
- از معایب مدار سری این است اگر یک مصرف کننده بسوزد، جریان به کلی قطع می شود و تمامی مصرف کننده ها، از کار خواهند افتاد. اما مدارات سری یک مزیت بسیار جالب دارند و آن هم این است که به دلیل عبور جریان الکتریکی کمتر، مدار، کمتر گرم می شود و در نتیجه نویز کمتری در مدار به وجود می آید.
اگر که میخواهید سیم کشی لامپ های خود را انجام دهید بهتر است که مدار خود را به صورت موازی ببندید چون متدول ترین نوع مدار لامپ، مدار موازی است ولی در صورتی که روش بستن لامپ ها به صورت موازی برایتان کاربردی نداشت و مناسب نبود می توانید ازبستن لامپ به صورت سری در کارتان استفاده کنید. هر یک از مدارت سری و موازی دارای خصوصیات خاص خود هستند و نمیتوان گفت کدام یک بهتر هستند. با توجه به مدار، باید انتخاب کنیم قطعات را به صورت سری وصل کنیم یا موازی.
17 دیدگاه. دیدگاه جدید بگذارید
سلام گرفتن برق از یک پریز برای راه اندازی بک لامپ led و برقدار کردن یک پریز دیگر جهت راه اندازی لباسشویی امکانپذیراست؟.آیا میشه به روش سری برق گرفت.
دوست عزیز امکانپذیر نیست.چون لباسشویی موقع کار آمپر بیشتری میکشد و همچنین گشتاور موتور دارد .لامپ شما در جا از کار میافتد.
با سلام
بله درست است
سلام من دوتا فن ۱۲ ولتی دارم میخواستم بدونم به صورت موازی ببندیم بهتره یا سری
میخوام برا زیر لب تاب
اداپتورم هم ۱۲ ولت و ۲ آمپره
موازی
سلام و ادب
ببخشید من دارم یه مقاله آموزشی برای دانش آموزان تهیه میکنم و چندتا عکس از سایت شما را برای آموزش هام لازم دارم. می خواستم اگه ایراد نداره دانلود کنم و استفاده کنم. متشکرم
با سلام
بله، با کمال میل و بدون هیچگونه ایرادی میتوانید تصاویر مورد نیاز خود را از وبسایت ما دانلود کرده و در مقاله آموزشی خود برای دانشآموزان استفاده کنید.
سلام وقتتون بخیر؛
وقتی۴لامپ ال ای دی۳ولت روباهم سری میبندیم و۱۲ولت باآمپرمناسب بهشون میدیم آیانورشون کمتراز زمانیه که موازی میبندیم و۳ولت باآمپرمناسب بهشون میدیم؟ممنون ازپاسختون
عالی است ازدیدگاه من
سلام باعث خوشحالی است که مطلب براتون مفید بوده است.
سلام.در یک مدار سری دو عدد لامپ با توان متفاوت هست یک لامپ روشن و لامپ دیگر خاموش است.مدار هم کاملا سالم و هیچ مشکلی ندارد اشکال کار از کجاست.
درود بر شما
طبق پاسخ دستیار هوش مصنوعی، در مدار سری جریان الکتریکی که از تمام اجزا عبور میکند یکسان است. اگر یکی از لامپها روشن است و دیگری خاموش، احتمال دارد که یکی از لامپها دچار قطعی داخلی شده باشد، اما همچنان به صورت مکانیکی مدار را بسته نگه دارد. به عبارت دیگر، ممکن است رشته (فیلامنت) داخلی لامپ خراب شده باشد به طوری که جریان از آن عبور نکند، اما هنوز هم مدار را به صورت فیزیکی برقرار نگه میدارد. این باعث میشود که یکی از لامپها روشن شود و دیگری خاموش بماند.
همچنین ممکن است لامپی که خاموش است برای ولتاژ یا جریان خاصی طراحی شده باشد که با مشخصات مدار سازگار نیست، بنابراین توانایی روشن شدن را نداشته باشد، در حالی که لامپ دیگر در همان شرایط به درستی کار میکند.
بنظرم جوابتون خیلی بی ربط بود
وقتی که دو لامپ سری میشوند .طبق قانون اهم و قانون توان لامپی که توان کمتری دارد یعنی مقاومت ان زیاد است و وقتی مقاومت ان زیاد است یعنی ولتاژ. بیشتری سر ان افت میکند .و وقتی ولتاژ بیشتری سر ان افت میکند و چون جریان در مدار سری ثابت است پس روشن میماند.خلاصه و ساده بگم این دوتا لامپ از نظر توانی باهم متفاوت هستند ولامپی که توان بالاتری داره در این روش سری کلاه سرش میره و کمترین سهم ولتاژ بهش میرسه و تا جایی که خاموش میمانه
چون ی لامپ با توان بیشتر ،برق بیشتری را می گیرد و لامپ دیگری یا کم نور میشود یا خاموش .چون در سری ،ولتاژ تقسیم می شود بسته به توان لامپ ها ،حالا اگر توان لامپ مساوی باشد ولتاژ مساوی تقسیم میشود و اگر یکی توانش بیشتر از دیگری باشد یکی روشن و پر نور و دیگری کم نور یا خاموش می ماند.
درود بر شما، کاملا درست میفرمایید! نکته بسیار مهمی رو اشاره کردید.
سلام
ببخشید با روش سری که گفتید میشه دو گیربکس که دارای آرمیچر ۶ ولتی هستند رو به صورت سری بست به یک باتری ۱۲ ولتی به صورتی که هر دو در یک جهت بچرخند…چون به صورت موازی سرعت چرخش گیربکسها زیاد است…برای یک ماشین شارژی کودکان است که کنترلرش از کار افتاده و میخواهم یکسره اش کنم.
ممنون میشم جواب بدید
سلام وقت بخیر. بله از نظر تئوری میتوان دو آرمیچر ۶ ولتی را به صورت سری به یک باتری ۱۲ ولتی وصل کرد تا ولتاژ بین آنها تقسیم شود، اما در عمل این روش برای ماشین شارژی پیشنهاد نمیشود. چون در مدار سری اگر یکی از موتورها تحت بار بیشتری قرار بگیرد (مثلاً یکی از چرخها گیر کند یا اصطکاک بیشتری داشته باشد)، ولتاژ به صورت مساوی تقسیم نمیشود و ممکن است یکی ضعیفتر بچرخد یا حتی متوقف شود. همچنین اگر یکی از موتورها قطع شود، مدار کامل از کار میافتد. برای کم کردن سرعت، بهتر است از یک کنترلر PWM، دیمر مخصوص موتور DC یا یک ماژول کاهنده ولتاژ (DC-DC) استفاده کنید تا هم سرعت کنترل شود و هم به موتور و باتری فشار وارد نشود. اتصال مستقیم (یکسره کردن) بدون کنترل جریان هم ممکن است به موتور یا باتری آسیب بزند.
